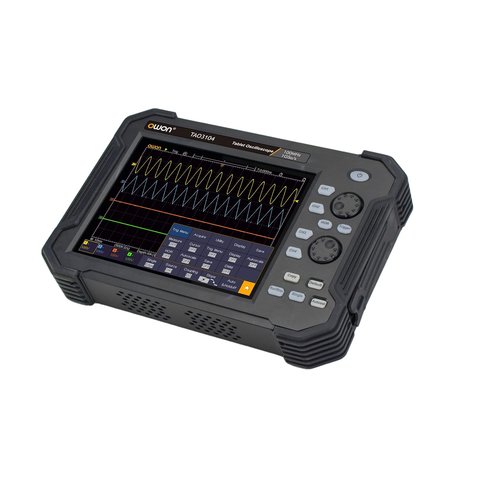

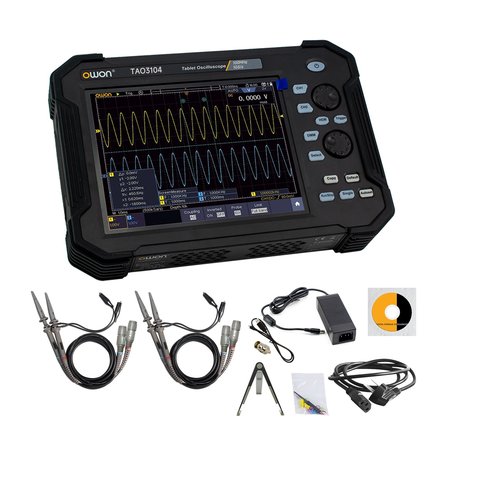

OWON TAO3104 WIFI – это четырехканальный цифровой осциллограф в виде планшета с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, объемом памяти 40 Мб. Прибор оснащен встроенным частотомером и большим цветным сенсорным 8-дюймовым ЖК-дисплеем с разрешением 800 × 600 пикселей.
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 1 Гвыб/с |
| Вертикальное разрешение (A/D) | 8 бит |
| Время нарастания | ≤3,5 нс |
| Длина записи | 40 МБ |
| Скорость захвата осциллограмм | 45000 осциллограмм/с |
| Горизонтальная развертка | 1 нс/дел – 1000 с/дел, шаг 1 - 2 - 5 |
| Каналы | 4 |
| Дисплей | цветной 8-дюймовый ЖК, 800 × 600 пикселей, мультисенсорный |
| Входной импеданс | 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ |
| Максимальное входное напряжение | 1 МОм ≤ 300 В среднекв. |
| Точность усиления постоянного тока | ±3% |
| Коэффициент деления | 0.001X - 1000X, шаг 1 - 2 - 5 |
| Частота дискретизации / погрешность времени реле | ±2,5 ч./млн. |
| Режимы входа | DC, AC, GND |
| Вертикальная чувствительность | 1 мВ/дел - 10 В/дел (на входе) |
| Типы запуска | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 и CAN (опционально) |
| Декодирование шины (опция) | I2C, SPI, RS232, CAN |
| Режимы запуска | Авто, нормальный, единичный |
| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area |
| Математические функции | ＋, －, ×, ÷, FFT, FFTrms, интегрирование, дифференцирование, корень квадратный, определяемые пользователем функции, фильтры (нижних частот, верхних частот, полосовые и режекторные) |
| Хранение осциллограмм | 100 форм сигналов |

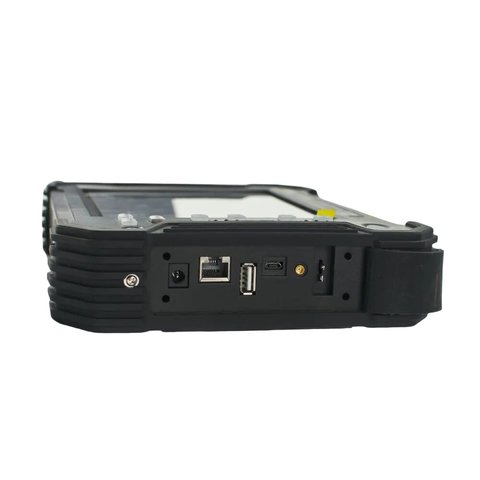

| Интерфейсы | USB-host, USB-device, USB-порт для PictBridge, LAN и WIFI (опция) |
| Частотомер | есть |
| Батарея | 7,4 В, 8000 мАч, 5 часов работы |
| Габариты | 270 мм × 191 мм × 48 мм |
| Вес | около 1,7 кг |
Загрузить руководство пользователя для OWON TAO3104 WIFI (англ.).
Загрузить спецификации для OWON TAO3104 WIFI (англ.).
