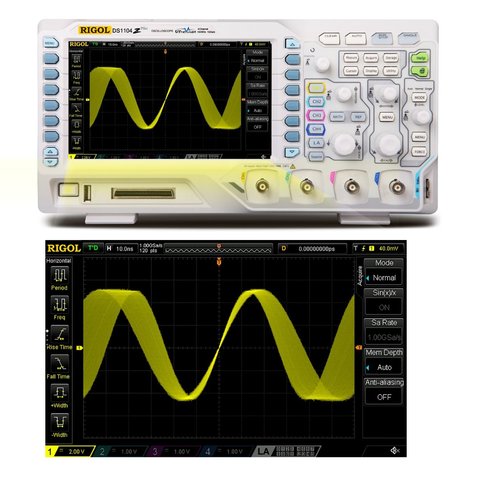

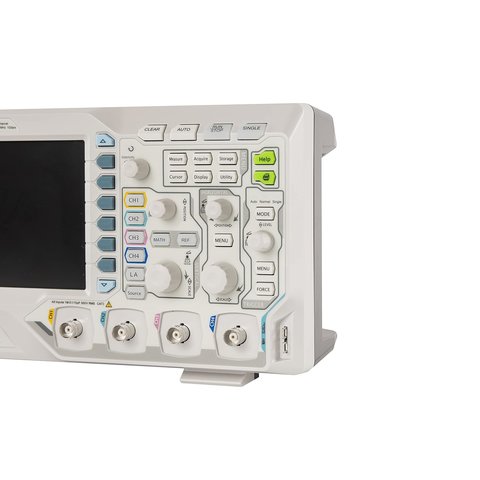

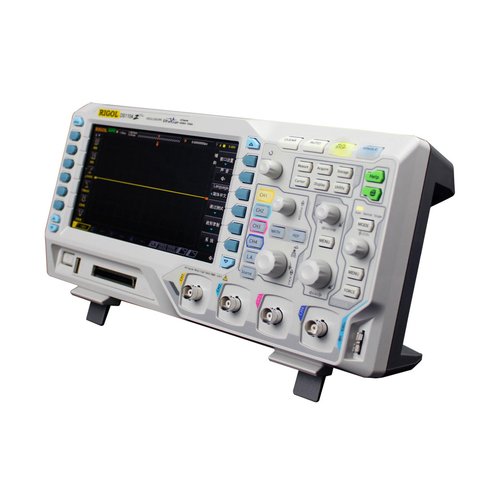

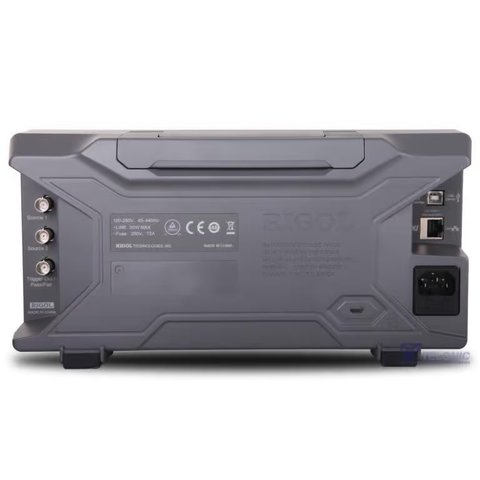

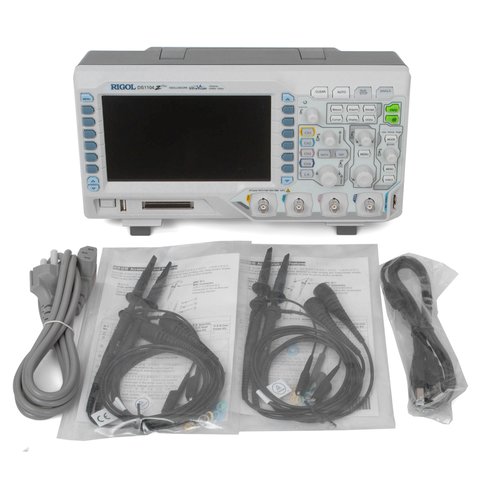

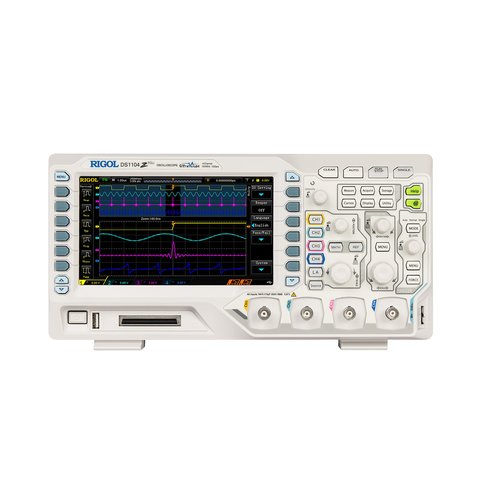

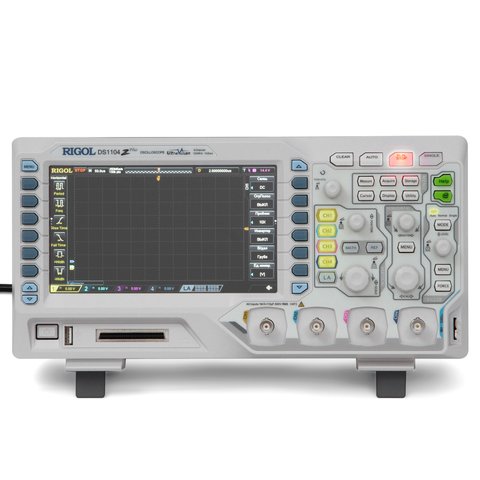

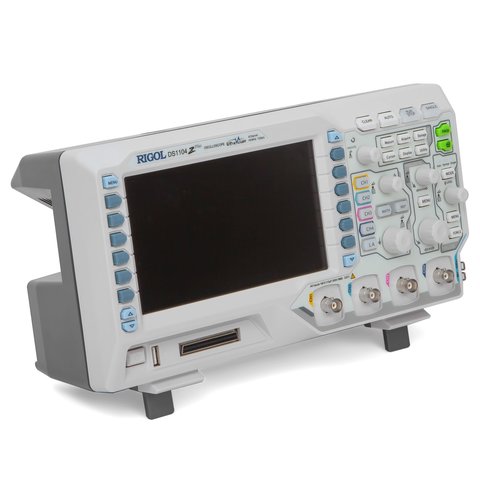

RIGOL DS1104Z Plus – четырехканальный осциллограф (100 МГц) с возможностью обновления до осциллографа смешанных сигналов с 16 цифровыми каналами. Этот компактный легкий цифровой осциллограф гарантирует исключительно точные измерения и просмотр осциллограмм. RIGOL DS1104Z Plus захватывает 30 000 осциллограмм в секунду, а его удобный 7-дюймовый цветной ЖК-дисплей обеспечивает яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL DS1104Z Plus идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
| Полоса пропускания | 100 МГц |
| Аналоговые каналы | 4 |
| Цифровые каналы | 16 (опция MSO Upgrade Option) |
| Частота дискретизации в реальном времени | 1 Гвыб/с |
| Глубина памяти | 12 МБ, 24 МБ (опц.) |
| Запись осциллограмм | 30 000 осциллограмм/сек |
| Диапазон вертикальной чувствительности | 1 мВ/дел – 10 В/дел |
| Диапазон смещения | 1 мВ/дел - 499 мВ/дел: ± 2 В 500 мВ/дел - 10 В/дел: ± 100 В |
| Вертикальное разрешение | 8 бит |
| Математические функции | сложение, вычитание, умножение, быстрое преобразование Фурье, возможность настройки пользователем |
| Выходное напряжение | ~ 3 Впик-пик | Частота | 1 кГц |
| Мощность | 50 Вт (макс.) |
| Напряжение | 100-120 В/50 Гц/60 Гц/400 Гц 100-240 В/50 Гц/60 Гц |
| Метод охлаждения | вентилятор |
| Дисплей | 7-дюймовый цветной ЖК (800×480) |
| Вес | 3,8 кг (± 0,2 кг) |
| Размеры | 313,1 × 160,8 × 122,4 мм |
Загрузить дополнительную информацию (Data Sheet) для RIGOL DS1104Z Plus (англ.).
Загрузить руководство пользователя для RIGOL DS1104Z Plus (англ.).
