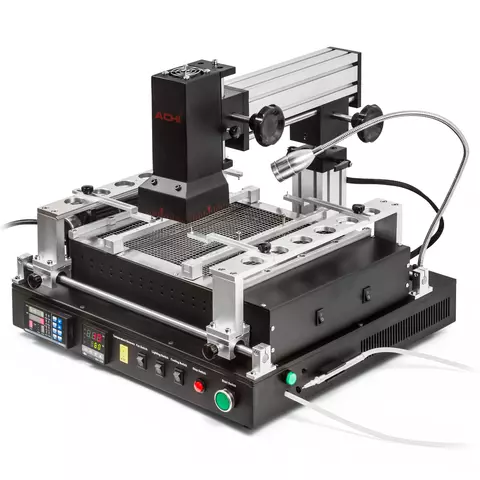

Инфракрасная паяльная станция ACHI IR-PRO-SC
![Инфракрасная паяльная станция ACHI IR PRO SC](https://i37.psgsm.net/gsm.com/p/820237/480/infrared-soldering-station-achi-ir-pro-sc.jpg)
![Инфракрасная паяльная станция ACHI IR-PRO-SC Инфракрасная паяльная станция ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/6.png)
Инфракрасная паяльная станция ACHI IR-PRO-SC – это универсальный ремонтный комплекс, созданный специально для восстановления больших печатных плат, таких как материнские. ACHI IR-PRO-SC с легкостью справляется с демонтажом/монтажом чипсетов на материнских платах ноутбуков, даже на трудно поддающихся ремонту ноутбуках ACER. С помощью ACHI IR-PRO-SC стало возможным легкое решение проблемы связанной с XBOX-360 – "Tree Rings of Death".
Эта инфракрасная паяльная станция используется для ремонта компонентов CBGA, CCGA, CSP, QFN, MLF, PGA, других BGA-микросхем, а также для замены специальных компонентов, таких как металлическое защитное покрытие пластиковых соединителей, и пластиковые коннекторы.
Особенности
![Верхний нагреватель инфракрасной паяльной станции ACHI IR-PRO-SC Верхний нагреватель инфракрасной паяльной станции ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/1.png)
Высота расположения верхнего нагрева регулируется с помощью вращающейся ручки. Большой верхний инфракрасный нагреватель используется для BGA-микросхем размером до 70 × 70 мм.
![Нижний преднагреватель инфракрасной паяльной станции ACHI IR-PRO-SC Нижний преднагреватель инфракрасной паяльной станции ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/2.png)
Большой нижний инфракрасный преднагреватель (260 × 245 мм) равномерно нагревает плату, чтобы избежать ее термической деформации.
![Линейных направляющий кронштейн инфракрасной паяльной станции ACHI IR-PRO-SC Линейных направляющий кронштейн инфракрасной паяльной станции ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/4.png)
Линейный направляющий кронштейн закрепляет плату и предотвращает возможность ее деформации. Кронштейн фиксируется поворотом ручки.
![Вентилятор инфракрасной паяльной станции ACHI IR-PRO-SC Вентилятор инфракрасной паяльной станции ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/5.png)
С помощью вентилятора можно быстро охладить печатную плату.
![Независимые датчики температуры инфракрасной паяльной станции ACHI IR-PRO-SC Независимые датчики температуры инфракрасной паяльной станции ACHI IR-PRO-SC](https://f00.psgsm.net/product/820237/8.png)
Независимые датчики температуры верхнего и нижнего нагревателей. Система автоматической стабилизации температуры с обратной связью и ПИД-регулятором.
![Подключение инфракрасной паяльной станции ACHI IR-PRO-SC к ПК Подключение инфракрасной паяльной станции ACHI IR-PRO-SC к ПК](https://f00.psgsm.net/product/820237/Untitled.png)
ИК-PRO-SC можно подключить к компьютеру через встроенный в ПК последовательный порт RS232. С помощью ПО (включено в комплектацию) можно программировать паяльную станцию и контролировать процес. Вы можете сохранить 10 температурных кривых (термопрофилей) одновременно.
Технические характеристики
Размер микросхем, мм | 65 × 65 |
Нижний преднагрев, мм | 260 × 245 |
Мощность | 2500 Вт |
Питание | 220 В 50/60 Гц |
Габариты, мм | 475 × 480 × 420 |
Вес, кг | 20 |
Видео
Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!
Статьи и обзоры
Инфракрасные паяльные станции: преимущества технологии и знакомство с брендом ACHI
Комплектация
- Инфракрасная паяльная станция ACHI IR-PRO-SC
- Кабель для передачи данных
- Клейкая отражающая фольга
- Вакуумный пинцет
- Запасные нагревательные элементы
- Инструкция пользователя
- Диск с демонстрационным видео
